“Extron 光纖系統歷久彌新，穩如磐石。在業界眾多大項目及重要活動場合的表現，我們非常滿意。廠商的專業技術團隊及完善的本地化服務令我們印象深刻�！�--- Peter Thompson – 太陽馬戲, 技術經理（原）
8 月 9 日，由國內知名城市復合產業運營商杭州新天地集團與來自加拿大的世界頂級表演團體太陽馬戲（Cirque du Soleil）聯手打造的 360° 沉浸式體驗奇幻秀《X 綺幻之境》，于杭州太陽劇場震撼首演。這也是目前太陽馬戲在亞洲的唯一駐場秀。
項目挑戰
演出場館“太陽劇場”位于杭州新天地中央活力區。該劇場由下城區的工業遺產 - 原杭州重型機械廠的老廠房改建而成，工程整體耗時超過五年。
為保持太陽馬戲劇目一貫的多維度沉浸式體驗，《X 綺幻之境》在舞美設計上可謂是精雕細琢，下足了功夫。一個 200m 寬的巨型舞臺坐落在劇場中央，9 個 11m x 11m 的鑲板中央結構讓布景可以任意組合。觀眾席總體可容納 1500 人，按照劇情的需求設計為東西兩個看臺，分布在劇場的東西兩邊，均可支持 360° 旋轉和平移。開場時兩個看臺的觀眾完全相背而坐，但隨著劇情的發展，座椅會開始旋轉、平移，跟隨著舞臺的變化，兩區的觀眾并肩沉浸入共同的場景。舞臺背景聲光電特效的設計更是凝聚了大量的“黑科技”，無論是 3D 視覺道具、光雕投影，還是新奇的暗門設計，都會讓現場觀眾為真正的 “沉浸式” 觀看體驗而感到無比驚艷。
Extron 解決方案
絢麗震撼舞臺效果的背后離不開強大而穩健的視音頻傳輸路由系統支撐，以及過硬的技術支持團隊。高性能的 Extron FOX Matrix 光纖矩陣系統為整場演出及后臺監控保駕護航。
Extron FOX Matrix 系列高性能、模塊化光纖矩陣切換器專為關鍵任務環境和重大活動而設計，它可以與其它產品如發送器、接收器、切換器和分配放大器配合使用，用于處理最具挑戰性的、大量輸入和輸出的視音頻系統設計。該系列尺寸涵蓋 8 x 8 到 1000 x 1000 乃至更大，加上完備的 FOX 系列發送器和接收器，其組成了業界所能提供的最完整的光纖視音頻解決方案。通過光纖實現完整的、端到端的數字視音頻信號的傳輸和路由，系統可支持分辨率高達 4K 的視頻信號，并可對 DisplayPort、HDMI、DVI、3G-SDI、RGB、高清分量視頻和標清視頻進行高速、全數字的切換。FOX Matrix 系列具有 Extron 矩陣切換器普遍具備的便于集成的特性，加上支持熱插拔的輸入/輸出板和風扇、實時系統監控以及冗余的超低功耗可熱插拔電源，可為各種關鍵任務的應用環境提供超高可靠性。

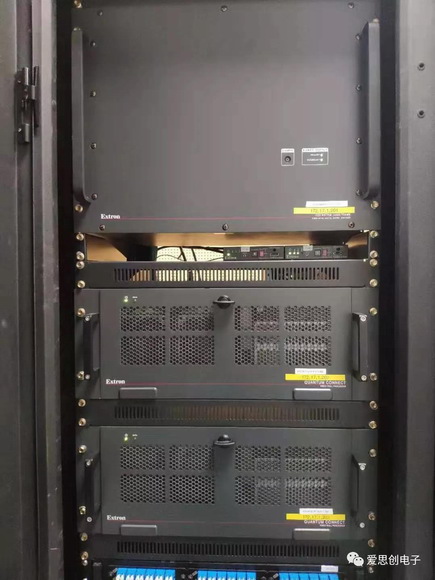

本項目的 FOX Matrix 14400 光纖矩陣配置 7 張 16 x 16 光纖輸入輸出板卡，預留的空間用作未來系統擴展和升級。與之連接的 92 路高清視頻信號源及通過光纖矩陣路由至舞臺頂上的 56 臺超高亮度投影機及各機房監控中心的 Quantum Connect 82 多畫面處理器。演出過程中，隨著光纖矩陣的靈活切換，將不同的視頻元素相組合融入定制的舞臺背景中，實現變幻莫測的視覺效果，再集合演員們精湛的表演，整個場景魔幻生動，觀眾仿若真的走進了綺幻之境，并沉醉于其中。
系統配備的 FOXBOX Tx HDMI 和 FOX SR HDMI 光纖發送器和接收器可通過光纖極長距離地傳輸視音頻和 RS-232 控制信號。其設計注重可靠性和出色的高分辨率圖像性能，采用全數字技術對 HDMI 高清視頻提供完美的像素對像素的傳輸。
FOX T USB Extender Plus MM 和 FOX R USB Extender Plus MM USB 光纖延長器將機房服務器的 USB 信號延伸至遠端，以實現 MIDI 控制，及遠程鍵盤鼠標控制。
Quantum® 作為 Extron 的明星系列，憑借其高品質的圖像解析度轉換，無與倫比的實時性能表現，以及長期安全可靠地運行等絕佳的優勢，多次被應用于關鍵任務，是各類不同規模的控制中心、演播室等場所的首選。
此次“太陽劇場”選用的 Quantum Connect 82，是一款 8 路輸入、2 路輸出，且符合 HDCP 標準的拼接墻處理器。它能夠提供強大的視頻處理和高性能解析度轉換，進而生成極高品質的圖像。輸出支持高達 64 窗口視頻畫面，可將演出現場的各個不同視角的視頻畫面多圖顯示在主控制室的大屏上，為工作人員全方位監控演出效果提供了極大的便利。
系統主控制通過 Extron IPCP Pro 系列高性能控制處理器及 TouchLink® Pro 觸摸屏來完成。IPCP Pro 250 采用高級安全標準和千兆以太網，確保在標準網絡構架上與多個 TouchLink® Pro 觸摸屏兼容，同時可支持 Extron LinkLicense® 技術，是作為主控制處理器對視音頻系統內的多個設備進行集中式控制的理想之選。10" 桌面型 TLP Pro 1022T 電容式觸摸屏可提供絢麗多彩的圖像和更加靈敏的控制。它具有更快的處理速度和更大的內存，并且可通過單根以太網電纜獲取電源及進行通信。同時，通過 Extron GUI Designer 軟件，用戶可根據應用環境的需求，快速定制控制界面。通過此類定制，也可輕松實現場內所有控制界面的一致性，從而幫助提升操作人員的工作效率。
成果反饋
“經過近一年的調試與試運行，Extron 光纖矩陣系統的可靠性顯而易見，廠家積極配合各方進行各種測試，其專業的本地化技術服務，倍受用戶贊譽。像這樣極具挑戰的視覺盛宴項目，選擇業界領導品牌的產品，是確保項目成功的關鍵。”---孫浩 – 浙江明通, 技術經理
炫目而震撼的舞臺背景聲光電特效和觀眾席的旋轉、平移與故事情節的發展緊緊相扣，成功帶領觀眾走入目眩神迷的夢幻之境。如此完全沉浸式的觀看體驗，令現場觀眾全程目不轉睛。隨著演出落幕，全場報以雷鳴般的掌聲，大家都對這場視覺盛宴贊不絕口。
